美国Com-Power专门从事电磁兼容领域，通常称为EMC。生产各种与噪音有关的产品，将帮助您发现、测量和抑制产品中的噪音。测试设备可用于满足EMC的法规要求或使您的产品更好地工作。

CDN-AF2E 音频电缆CDN 耦合去耦网络（CDN）非屏蔽电缆CDN

AF系列CDN适用于带有两根，四根和八根导体的低功率非屏蔽非平衡电缆。AF系列CDN随附2毫米带盖香蕉插座。

音频电缆CDN使用两根非屏蔽电缆的产品可以使用CDN-AF2E型。它具有八个2毫米带盖香蕉插座，用于EUT和AE电源连接。CDN-AF2E多可以处理5安培的电流。射频噪声信号耦合端口是母BNC。它可以处理高达40V的RF输入电压。CDN的底面未涂漆，可轻松有效地接地。耦合/去耦网络专为测试产品的传导抗扰性而设计，符合IEC / EN 61000-4-6标准。Com-Power CDN-AF2E完全符合IEC 61000-4-6和CISPR 16-1-2的要求。所有Com-Power CDN都可以单独购买，也可以作为CIS系列传导抗扰度测试系统的一部分购买，该系统是预包装的解决方案，其中包括ACS系列功率放大器和EMC测试所需的所有附件。

频率范围150 MHz至230 MHz

专为IEC / EN 61000-4-6设计

两线非屏蔽，不平衡电缆

产品名称：耦合去耦网络（CDN）

符合测试标准：IEC / EN 61000-4-6

应用：两芯非屏蔽，不平衡电缆

频率范围：150 kHz至230 MHz

射频输入电压：40 V

射频输入连接器：50ΩBNC（母）

额定电压：310 V AC / 440 V DC（线对地）

额定电流：5 Amp（值）

AE和EUT连接：2毫米带盖香蕉插座

共模阻抗：

150 kHz-26 MHz：150Ω±20Ω

26 MHz-80 MHz：150Ω+60Ω/ –45Ω

80 MHz-230 MHz：150Ω+60Ω/ –60Ω

分压系数：9.5 dB +3 / -1

共模干扰的去耦：≥40dB（EUT / AE）

尺寸：6 x 6 x 13英寸或15.2 x 15.2 x 33厘米

重量：5磅。或2.3公斤

Com-Power提供的附件可用于设置测试级别和运行测试：

ADA-AF2E短路适配器

ADA-515-2 150Ω至50Ω适配器

TEP-050 50Ω终结器

ATTN-6-100W功率衰减器

DCU-300-100W定向耦合器

ASC系列功率放大器

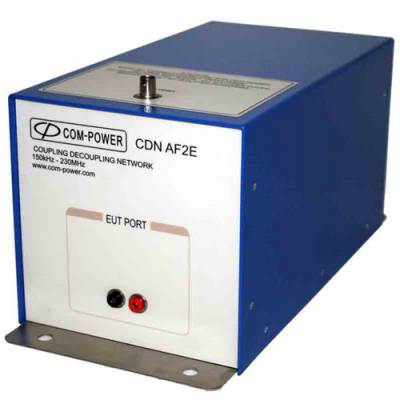

Com-Power耦合去耦网络CDN-AF2E

品牌：ComPower

型号：CDN-AF2E

Product Name: Coupling Decoupling Network (CDN)

Compliant Test Standards: IEC / EN 61000-4-6

Application: Two wire unscreened, unbalanced Cables

Frequency Range: 150 kHz to 230 MHz

RF Input Voltage: 40 V (Max)

RF Input Connector: 50 Ω BNC (Female)

Voltage Rating: 310 V AC / 440 V DC (Line to Ground)

Current Rating: 5 Amp (Max)

AE and EUT Connections: 2 mm shrouded banana sockets

Common Mode Impedance:

150 kHz - 26 MHz: 150Ω ± 20Ω

26 MHz - 80 MHz: 150Ω + 60Ω / – 45Ω

80 MHz - 230 MHz: 150Ω + 60Ω / – 60Ω

Voltage Division Factor: 9.5 dB +3 / -1

Decoupling of Common Mode Disturbance: ≥ 40dB (EUT/AE)

Dimensions: 6 x 6 x 13 inches or 15.2 x 15.2 x 33 cm

Weight: 5 lbs. or 2.3 kg

Accessories Available from Com-Power for setting test levels and running the test:

ADA-AF2E shorting adapters

ADA-515-2 150 Ω to 50 Ω adapters

TEP-050 50 Ω Terminator

ATTN-6-100W Power Attenuator

DCU-300-100W Directional Coupler
