| 产品特性：阻抗稳定 | 是否进口：是 | 原产国/地区：美国 |
| 加工定制：否 | 品牌：Com-Power | 型号：ISN / CDN-C75E |
| 产品用途：传导抗扰度,传导排放测试 |

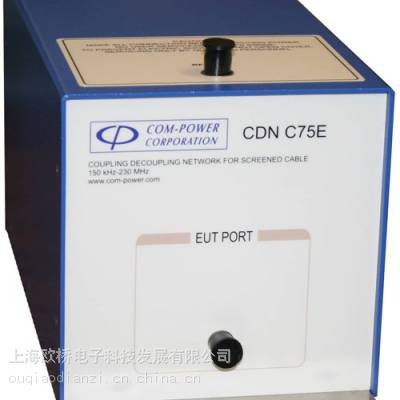

Com-Power 阻抗稳定网络ISN / CDN-C75E既可用作CDN，用于根据IEC 61000-4-6进行传导抗扰度测试，也可用作ISN，用于根据CISPR 22/32进行传导排放测试。它满足每个测试以及这些标准的所有适用要求。
75欧姆同轴电缆的耦合去耦网络CDN-C75E设计用于测试使用75欧姆同轴电缆进行数据通信的产品。它具有75欧姆BNC连接器，用于EUT和AE电源连接。它可以处理高达1 A的电流。射频干扰信号耦合端口是母BNC。它可以处理高达40V的RF输入电压。CDN的底面未涂漆，可轻松有效地接地。Com-Power CDN-C75E是耦合/去耦网络系列的一部分，旨在根据IEC / EN 61000-4-6测试产品的传导抗扰性。Com-Power CDN-C75E完全符合CISPR 16-1-2中包含的要求。所有Com-Power CDN均经过单独校准，可以单独购买，也可以作为CIS系列传导抗扰度测试系统的一部分。
频率范围150 kHz至230 MHz
专为IEC / EN 61000-4-6设计
75 Ohm同轴电缆
产品名称：耦合去耦网络（CDN）
CDN-C75E 75欧姆同轴电缆 耦合去耦CDN 同轴数据线缆CDN
符合测试标准：IEC / EN 61000-4-6
应用：75欧姆同轴电缆
频率范围：150 kHz至230 MHz
射频输入电压：40 V
射频输入连接器：50ΩBNC（母）
额定电压：310 V AC / 440 V DC（线对地）
额定电流：1 Amp（值）
AE和EUT连接：75 Ohm母BNC
共模阻抗：
150 kHz-26 MHz：150Ω±20Ω
26 MHz-80 MHz：150Ω+60Ω/ –45Ω
80 MHz-230 MHz：150Ω+60Ω/ –60Ω
分压系数：9.5 dB +3 / -1
共模干扰的去耦：≥40dB（EUT / AE）
尺寸：6 x 6 x 13英寸或15.2 x 15.2 x 33厘米
重量：5磅。或2.3公斤
Com-Power提供的附件可用于设置测试级别和运行测试：
ADA-C50 / C75短路适配器
ADA-515-2 150Ω至50Ω适配器
TEP-050 50Ω终结器
ATTN-6-100W功率衰减器
DCU-300-100W定向耦合器
ASC系列功率放大器
Com-Power 阻抗稳定网络ISN / CDN-C75E
品牌：ComPower
型号：ISN / CDN-C75E
Product Name: Coupling Decoupling Network (CDN)
Compliant Test Standards: IEC / EN 61000-4-6
Application: 75 Ohm Coaxial Cables
Frequency Range: 150 kHz to 230 MHz
RF Input Voltage: 40 V (Max)
RF Input Connector: 50 Ω BNC (Female)
Voltage Rating: 310 V AC / 440 V DC (Line to Ground)
Current Rating: 1 Amp (Max)
AE and EUT Connections: 75 Ohm Female BNC
Common Mode Impedance:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / – 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / – 60Ω
Voltage Division Factor: 9.5 dB +3 / -1
Decoupling of Common Mode Disturbance: ≥ 40dB (EUT/AE)
Dimensions: 6 x 6 x 13 inches or 15.2 x 15.2 x 33 cm
Weight: 5 lbs. or 2.3 kg
Accessories Available from Com-Power for setting test levels and running the test:
ADA-C50/C75 shorting adapters
ADA-515-2 150 Ω to 50 Ω adapters
TEP-050 50 Ω Terminator
ATTN-6-100W Power Attenuator
DCU-300-100W Directional Coupler
ASC series Power Amplifiers
