Schwarzbeck环天线（磁场监测线圈）

品牌：Schwarzbeck

型号：FESP 5133-7/41

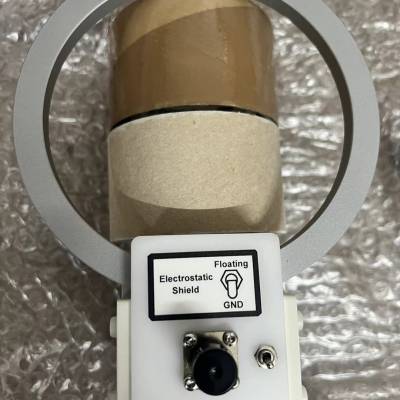

Schwarzbeck FESP 5133-7/41环天线（磁场监测线圈）0.01 - 250 kHz

Schwarzbeck环天线（磁场监测线圈）FESP 5133-7/41简介：

磁场监测回路 FESP 5133-7/41设计用于测量200kHz以下频率范围内的磁场。线圈由36圈 AWG 7/41 RF-litz 线组成。转弯处被屏蔽以抑制最终干扰的电场。磁场拾取线圈可以连接到高阻抗射频电压表或50Ω 输入的测量设备上。根据所连接的设备，必须使用相应的校正系数。

Schwarzbeck环天线（磁场监测线圈）FESP 5133-F简介：

环路传感器 FESP 5133-F 设计用于监测辐射敏感性试验中产生的磁场。FESP 5133-7/41最初是为 MIL-STD461E 和之前的版本设计的，其中***了 RF-litz 线型 AWG 7/41。***版本的 MIL-STD461 F 和 G 要求环形传感器的电阻在5Ω 到10Ω 之间。这一新的要求得到了满足，使用了合适的 RF-litz 导线，为 FESP 5133-F 提供了7.5 Ω 的电阻。

应用：

磁场监测回路FESP 5133-7/41旨在测量中的磁场，频率范围高达200kHz。线圈由36匝AWG制成7/41 RF绞合线。转弯是屏蔽以最终抑制干扰电场。该领域拾波线圈可以连接到具有高阻抗的RF电压表上，或者测量设备具有50Ω输入，取决于连接的设备，必须使用校正系数。
