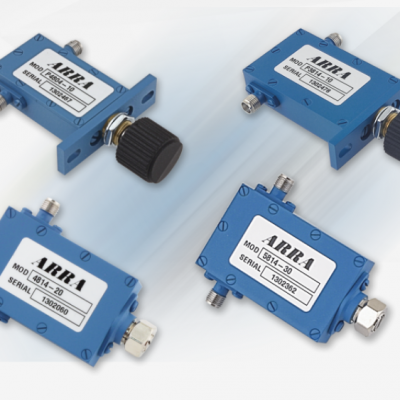

美国ARRA微型连续可调衰减器

型号：微型连续可调衰减器

品牌：ARRA

美国ARRA微型连续可调衰减器1-18GHz

ARRA微型连续可调衰减器简介：

这些单元代表了*完整的微型连续可变衰减器系列。大多数型号的重量为2或3盎司，适用于所有类型的军*应用。由于衰减是以非接触方式实现的，因此这些单元提供了无磨损性能和高可靠性。

应用

标准形式非常适合可以设置衰减，然后锁定并长时间不移动的应用。面板安装版本非常适合需要前面板调整并通过输出电源进行监控的应用。

转数计数拨盘非常适合需要校准或重置参考的面板安装应用。

数字计数器版本执行与计数转盘相同的任务，但分辨率更高。T&D选项都可以通过使用校准图进行校准。订购CT或CD选项。

可选功能

标准衰减器封装，即2191和3651型，具有带锁紧螺母的非平移1/4“直径轴。它们在不到20圈内实现完全衰减。

为了保持多功能性，该衰减器还有其他3个封装。要***这些选项，请在型号前加上P表示面板安装版本，T表示转数计数版本，D表示数字计数器版本。订购选项后，标准表格2191更改为面板安装型表格4321、转数计数型表格4319或数字计数器型表格0-3345。标准表格3651变为面板安装型表格4322，计数型表格4320或数字计数器型表格0-3346。

通用技术规格

射频功率：平均5瓦，峰值3千瓦

连接器：SMA母头标准

温度范围：-55°C至+85°C

可复位性：0.1 dB或更好

材料：主体-铝/连接器-不锈钢

表面处理：符合MIL-C-22750的ARRA蓝色

安装规定：所有模板都有螺纹孔或通孔

美国ARRA微型连续可调衰减器具体选型规格表：
