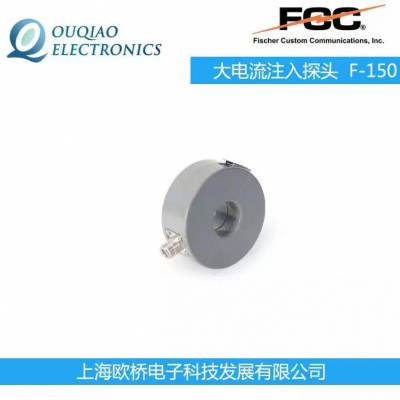

FCC F-150大电流注入探头 校准夹具 FCC-BCICF-150

品牌：FCC

型号：F-150

F-150的设计目的是将传导抗扰度测试的使用范围扩展到800 MHz–2.1 GHz的带宽，结合了高效率、高功率额定值和紧凑的尺寸。它可用于台架试验中单个电缆线束的试验，也可用于车内电缆线束的试验。按照*** 11451–4/*** 11452-4、Mil-Std.461/462 D/E版和FAA DO-160 D/E版中使用的标准替代法试验方法。F-150需要20瓦的功率，才能将高达300毫安的电流发展成具有100Ω回路阻抗的校准夹具。

The F-150 has been designed to extend the use of conducted immunity testing over the bandwidth of 800 MHz – 2.1 GHz, combining high efficiency, high power rating, and compact size. It can be used in the testing of individual cable harnesses during benchtop testing as well as cable harnesses inside vehicles. Per standard substitution method test methods used in *** 11451– 4/*** 11452-4, Mil-Std. 461/462 Rev D/E, and FAA DO-160 Rev D/E. The F-150 requires 20 watts to develop up to 300 milliamperes into a calibration fixture with a 100 Ω loop line impedance.

F-150 产品详情：

PRODUCT：F-150

FREQUENCY：800 MHz - 2.1 GHz

RATED WATTS (CW)：250

HIGH-EFFICIENCY BANDPASS INSERTION LOSS / FREQ：<7 dB / 950 MHz - 2.0 GHz

INNER DIAMETER (MM)：32

OUTER DIAMETER (MM)：98

HEIGHT (MM)：38

CALIBRATION FIXTURE：FCC-BCICF-150

STANDARDS：*** 11452-4

其它相关产品：

1 F-120-1 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1

2 F-120-2 大电流注入探头，可用频率：10kHz－230MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1

3 F-120-3 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1

4 F-120-3A 大电流注入探头，可用频率：10kHz－230MHz；额定功率：200瓦；内径/外径/厚度：40/127/134；校准夹具：FCC-BCICF-4

5 F-120-3A-1 大电流注入探头，可用频率：10kHz－230MHz；额定功率：200瓦；内径/外径/厚度：40/127/134；校准夹具：FCC-BCICF-4

6 F-120-3B 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：32/94/64；校准夹具：FCC-BCICF-1

7 F-120-4 大电流注入探头，可用频率：10kHz－175MHz；额定功率：125瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1

8 F-120-5 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：65/142/53；校准夹具：FCC-BCICF-3

9 F-120-6 大电流注入探头，可用频率：10kHz－400MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
