SonTec光纤CAN收发器

品牌：SonTec electronic

类别：光纤CAN收发器CANFD

型号：OPTOCAN 2000/OPTOLIN2000

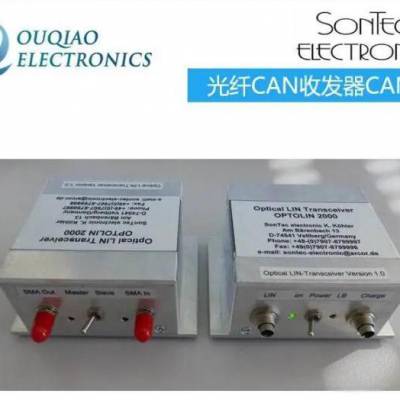

SonTec electronic OPTOCAN2000 OPTOLIN2000 光纤CAN收发器CANFD LIN

SonTec光纤CAN收发器，Optocan2000是德国SonTec公司生产的CAN总线专用光电隔离器。Optocan系列产品能够满足CAN-Bus C、CAN-Bus HIS、CAN-Bus B 以及 LIN-Bus 的光电隔离设置要求，其中支持 CAN-C 的 Optocan 设备内置有 220pF 对地电容以及 60Ω/120Ω/ ∞三种内阻选择，可以很好满足主控节点和非主控节点的不同测试要求。Optocan2000 更被写入了克莱斯勒 EMC 测试标准 DC11225, 成为推荐使用的标准测试设备。

产品简介：

OPTOCAN 2000:Optical CAN Transceiver OPTOCAN 2000

OPTOCAN 2000:Optical CAN Transceiver CAN FD

OPTOLIN2000"Optical LIN Transceiver OPTOLIN 2000

OPTOLIN2000:Optical LIN-Transceiver Version 1.0

OPTOCAN:"Low Speed"-Transceiver TJA 1054

OPTOCAN:"High Speed"-Transceiver CAN FD

相关型号：

SonTec Electronic OPTO CAN

SonTec Electronic OPTO CAN FD

SonTec Electronic OPTO LIN

SonTec Electronic OPTO CAN 2000

SonTec Electronic OPTO CAN FD 2000

SonTec Electronic OPTO LIN 2000

CAN-C 阻抗匹配转接器的制作简介：

大部分的 CAN 光电隔离器只具备隔离功能，而不具备 Optocan2000 那样的多种阻抗选择。在这种情况下，可以设计制造一个转接器，使之具备该功能。下文对一款只具有 120Ω/ ∞两种阻抗选择的匹配进行设计。对于靠近被测物的光电模块，由于需要具备的阻抗选择为 60Ω/120Ω，因此需要在 CAN-H 和 CAN-L之 间 再 添 加 120Ω, 并 在 CAN-H 和 CAN-L 分 别 跨 接220pF 的对地电容。把匹配器与隔离器连接，当需要120Ω 配置时把隔离器内阻调节至∞；当需要 60Ω 配置时把隔离器内阻调节至 120Ω。对于靠近计算机的光电模块，由于只需 120Ω 的阻抗选择，故无需添加匹配器。按照标准 DC11225 的要求，制作匹配转接器使用的电阻和电容的精度都为 5%。
